电子报

浙江安顺化纤有限公司 研发部 王梦淇

极限氧指数法，是指聚合物在O2和N2的混合气体中，测得刚好能够支撑样品燃烧的最低氧浓度，以氧所占的体积百分数的数值来表示。是表征材料燃烧行为的指数。

通常认为氧指数＜22%属于易燃材料，氧指数在22%-27%属于可燃材料，氧指数＞27%属于难燃材料。故认为有阻燃效果的样品，极限氧指数需≥28%。

测试极限氧指数的标准有GB/T 5454-1997、GB/T 2406.2-2009、ISO 4589.2-2016等。由于GB/T 2406.2-2009、ISO 4589.2-2016通常用于塑料制品的氧指数测试，故国内对于纺织品的测试一般选用GB/T 5455-1997《纺织品燃烧性能试验 氧指数》这一标准。氧指数法的主要测试步骤如下：

1.  在样品的经纬向分别裁取15块58mm×150mm的试样，在20℃、60%RH环境下恒温恒湿24h(恒温恒湿是为了调节每个样品的温度及湿度，降低布样温湿度不同引起的误差，使得试验结果更准确。)，再将试样夹持到夹具上。

2.  当样品固定完成后，罩上燃烧筒，在仪器界面调整氧比例设定（对于不清楚氧指数值的样品，可以在空气中进行部分燃烧测试用于判断：若试样在空气中点燃迅速燃烧，氧浓度可以从18%开始；若试样在空气中缓慢燃烧或燃烧不稳定，氧浓度可以从21%开始；若试样在空气中不燃烧，氧浓度可以从25%开始），设定值越高，对于样品的阻燃要求越高。调节气体流量后，通气0.5min-1min(使得整个燃烧筒内都充斥相应比例的O2和N2)，点燃手持式点火器，调节火焰高度为15mm-20mm，将点火器伸入到燃烧筒内，点燃试样上端，点火时间应控制在10-15s，时间一到移去点火器，观察样品的续燃状况和时间以及阴燃状况和时间。

3.  待火焰熄灭后，火焰燃烧的最大损毁长度超过距试样上端往下40mm的位置或者试样续燃、阴燃时间超过2min，则判定此时设置的氧浓度过高，符号记为“×”，故需要降低氧浓度。反之，若续燃、阴燃时间不足2min，同时损毁长度低于40mm，则判定氧浓度过低，符号记为“○”，提高氧浓度。不断重复上述步骤，将得到两个相差1.0%的氧浓度，其中一个符号记为“×”，另一个符号记为“○”。并且将符号记为“○”的氧浓度叫为初始氧浓度。

4.  在初始氧浓度基础上再重复上述步骤，以初始氧浓度为起点，每次测试时将氧浓度提高0.2%，并记录符号，从而将得到最终的氧浓度，也就是极限氧指数。

了解产品的原料性能、制造过程、产品应用对于产品推广起到很大的作用，了解产品的测试方法也有辅助作用。知道测试的标准，可以更有效的与客户进行沟通，了解其需求，有助于公司给到相对应的产品，避免走弯路。同时，此简易步骤说明，也让大家都对此标准有初步认识，扩宽对产品的认知，丰富知识储备。

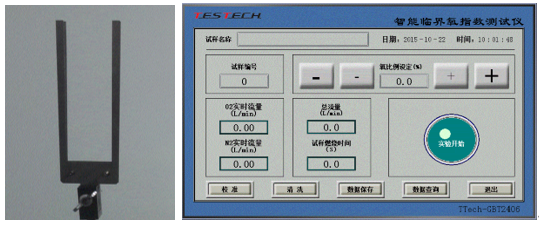

图1 夹具                                                                        图2 极限氧指数界面

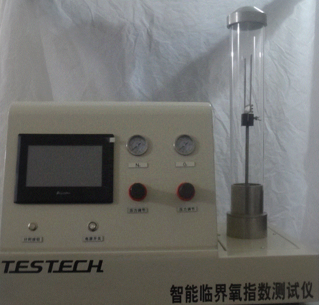

图3 极限氧指数测试仪
